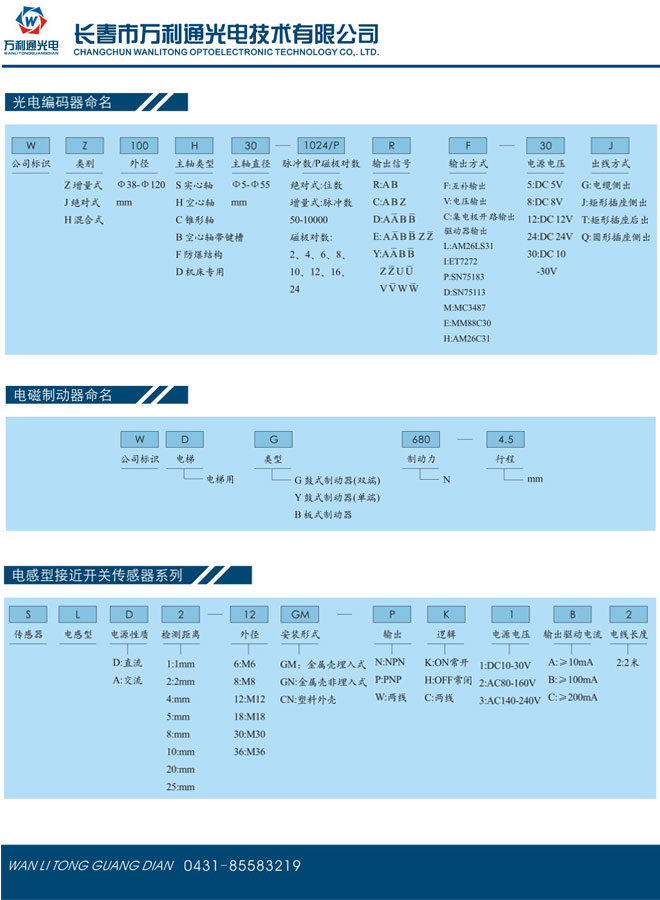

术语说明
|||名 词 解 释
|
输出脉冲（PPR） |
每转输出的方波(矩形波)数。 |
|
分辨率 |
增量式光电编码器主轴转一周所产生的输出信号基本周期数,即每转脉冲数。****式光电编码器一般以码道数n来表示,或以分辨θ表示(θ=360°/2n )。 |
|
精度 |
精度是一种度量在所选定的分辨率范围内，确定任意脉冲(信号)对另一脉冲(信号)位置的能力，通常用角度值来表示。精度是由码盘的加工精度、码盘的安装精度，旋转精度、光电转换等因素构成。 |
|
信号稳定性 |
信号稳定性是指在实际运行条件下保持规定精度的能力。影响编码器输出信号稳定性的主要原因是环境电磁干扰、温度变化、光源变化和编码器所受的外界力等。 |
|
****响应频率 |
在一秒内能响应的****脉冲数。 ****响应频率（HZ）=****响应转数（rpm）/60×（脉冲数/转）。 |
|
****响应转数 |
在一分钟内能响应的****转数。 ****响应转数（rpm）=****响应频率 (HZ)/（脉冲数/转）×60。 |
|
时针方向 |
编码器轴头转向与时针转向相同为顺时针CW，相反为逆时针CCW。 |
|

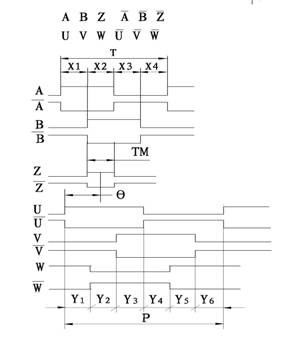

输出波形 |
输出信号的波形。 |
|
输出信号相位差 |
两相输出时，输出波形相对相位的差， 比如A、B相相差90°。 |
|
电源电压 |
光电编码器正常的工作电压。 |
|
输出电压 |
输出脉冲的电压，输出电压随输出电流而变化。 |
|
输出电阻 |
输出电路的内部电阻。 |
|
**小负载阻抗 |
输出电路中所允许的负载阻抗**小值。 |
|
上升、下降时间 |
脉冲从幅度10%处上升到90%处所需的时间。脉冲从幅度90%处下降到10%处所需的时间。 |
|
绝缘阻抗（MΩ） |
编码器的所有外露线与壳体之间的阻抗。 |
|
消耗电流 |
编码器在规定的电压下的****工作电流。 |
|
允许轴负载 |
编码器轴所能承受的轴向及径向的****负载。 |
|
启动力矩 |
使处于静止状态的编码器轴旋转**小的力矩。 |
||| 输 出 方 式
| 集电极开路输出 （Open Collector） |
通过输出端的NPN晶体管，其发射极连接至OV，集电极作为输出端。在编码器的供电电压和信号接收装置的电压不一致的情况下采用。 |  |
| 电压输出 （Voltage Output） |
通过输出的NPN晶体管，将其发射极连接至OV，集电极与+Vcc和负载电阻相连作为输出端。在编码器的供电电压和信号接收装置的电压一致的情况下建议采用。 |  |
| 互补输出 （Complemental Output） |
由两个分别为PNP型和NPN型的三极管组成。当其中一个三级管导通时，另一个三级管则关闭。具有高输入阻抗和低输出阻抗。因此在低阻抗情况下可以提供大范围的电流。输入输出信号的相位相同、频率范围宽，适合长距离传输。 | |
| 线驱动输出 （Line Driver） |
将线驱动专用IC芯片用于编码器输出电路，由于它具有高速响应和良好的抗噪声性能，适宜长距离传输。 |  |
| 推挽式输出 （Totem pole） |
由两个NPN型三级管组成，当其中一个三极管导通时，则另一个三极管关闭。电流通过输出端两个晶体管，向二个方向流入，始终输出电流，阻抗低，噪声和变形波的影响小。 |  |
|
|
|
|
|
|
|
| |
